光敏樹脂固化收縮對3D打印成型尺寸有何影響

責任編輯：悟空打印坊發布時間：2019-09-19

分享到：

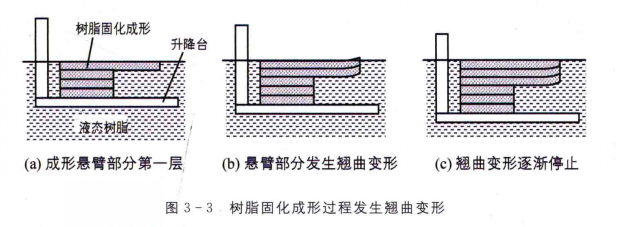

3D打印樹脂高分子材料的聚合反應，一般會出現固化收縮的現象。因此，光固化成形時，光敏樹脂的固化收縮會使成形件發生變形，即在水平方向和垂直方向發生收縮變形。這里用圖3-3說明其變形過程，如圖3-3(a)所示的成形件懸臂部分，當激光束在液態樹脂表面掃描，懸臂部分為第一層時，液態樹脂發生固化反應并收縮，其周圍的液態樹脂迅速補充，此時固化的樹脂不會發生翹曲變形。

然后升降臺下降一個層厚的距離（約0.1 mm），使已固化成形的部分沉人液面以下，其上表面被涂敷一層薄樹脂（厚度與下降的層厚一致），激光束再掃描上表面這層液態樹脂。上表面這層樹脂發生固化反應，并與下面一層已固化的樹脂黏結在一起，此時上層新固化的樹脂由于收縮拉動下層已固化的樹脂，結果導致懸臂部分發生翹曲變形，如圖3 -3(b)所示。

如此一層一層繼續固化成形下去，已固化部分不斷增厚使剛度增強，上面一薄層樹脂固化的微弱收縮力已拉不動下層，翹曲變形漸漸停止，但下表面的變形部分已經定形，如圖3 -3(c)所示。

3D打印
