熔模精密鑄造是用熔模蠟料或PS消失料制成熔模樣件并組成模組，然后在模組表面涂敷多層耐火材料，待干燥固化后，將模組加熱熔出模料，經高溫焙燒后澆入金屬液，冷卻后得到鑄件。這種方法可得到比普通砂型鑄造更好的尺寸精密，表面光潔度。可用于各種鋼、鋁、銅及合金材料。

用快速成型技術制作的蠟模型代替木模及金屬模，不僅大大縮短了制模時間，而且強度和尺寸穩定性優于木模，成本低于金屬模，特別是對于難以加工、需要多種組合的木模用快速成型的優點就更為突出。

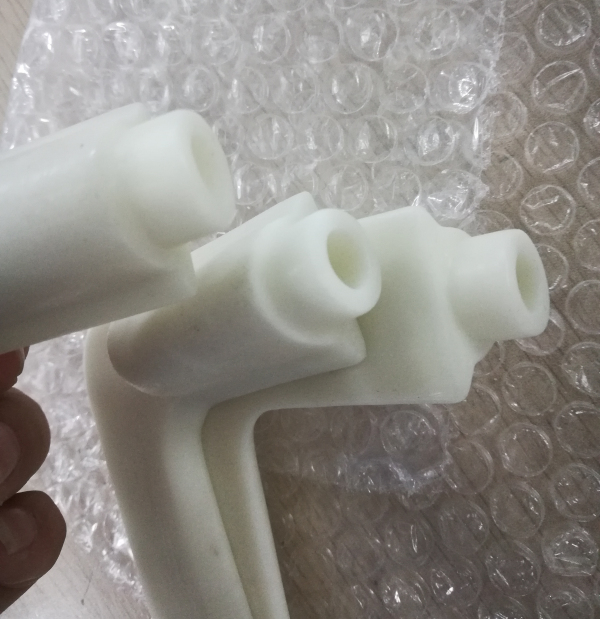

3D打印蠟模產品氣化工藝

本蠟模為雙材料蠟模，所以脫蠟也分為兩個環節。

一、利用硅溶膠工藝制殼6層以上

二、正常水脫蠟或水蒸氣脫蠟

1、溫度170度，壓力0.7MPa，持續時間13分鐘

三、焙燒工藝

1、溫度緩慢上升，到100℃保溫10-15分鐘；

2、每增加100-200℃建議保溫10-15分鐘；

3、最終升溫到850-1000℃，持續保溫1-2小時；

4、緩慢升溫和保溫是為了以防脹殼；

5、具體可看自身澆鑄工藝情況和殼體耐受情況略作調整；

6、如果有多產品進爐，優先確保3D打印蠟模先進爐；

7、保持通風，最后簡單清理一下內部殘余

四、正常焙燒工藝。
